Совместное использование SV106 и SV503

Установите SV106 на SV503 и используйте его вместе

Как установить SV106 на SV305? Мы все знаем, что SV106 и SV503-наши звездные продукты, и многие люди используют их вместе. Итак, какие аксессуары, винты и гаечные ключи нам нужны?

Ниже я представлю два метода установки, включая технические характеристики необходимых аксессуаров, винтов и гаечных ключей.

Метод 1: Установить SV106 вблизи основания фокусировки SV503

Для этого метода вам нужен шестигранный гаечный ключ размером 2,5 мм, чтобы снять винты SV503 возле сиденья фокусировки. Затем используйте винты, чтобы закрепить канавку ласточкиного хвоста (W2370A) рядом с основанием фокусировки. Вы должны уделять больше внимания затягиванию этих двух винтов. Всем известно, что SV106 имеет обруч и сиденье ласточкиного хвоста, просто закрепите сиденье ласточкиного хвоста в канавке ласточкиного Конечно, вы также можете использовать этот метод для установки SV165 в SV503.

Метод 2: Установка SV106 на корпусе телескопа SV503

Чтобы выбрать этот метод, сначала вам нужна пластина ласточкиного хвоста (F9143C или F9143D) и канавка ласточкиного хвоста (F9144C, F9144D). Затем прикрепить пластину ласточкиного хвоста к SV503 двумя винтами M6 (длиной 10 мм).

sv106 和 sv503

Используйте 2 винта M8 (длиной 20 мм), чтобы закрепить канавку ласточкиного хвоста (F9144C, F9144D) и сиденье ласточкиного хвоста SV106. Вы также должны подготовить шестигранный ключ 5 мм для винтов M6 и шестигранный ключ 6 мм для винтов M8. Наконец, вы можете установить SV106 и паз ласточкиного хвоста (F9144C, F9144D) на пластину ласточкиного хвоста (F9143C или F9143D).

sv106 和 sv503

Наконец, вы можете установить SV106 и паз ласточкиного хвоста (F9144C, F9144D) на пластину ласточкиного хвоста (F9143C или F9143D).

sv106 和 sv503

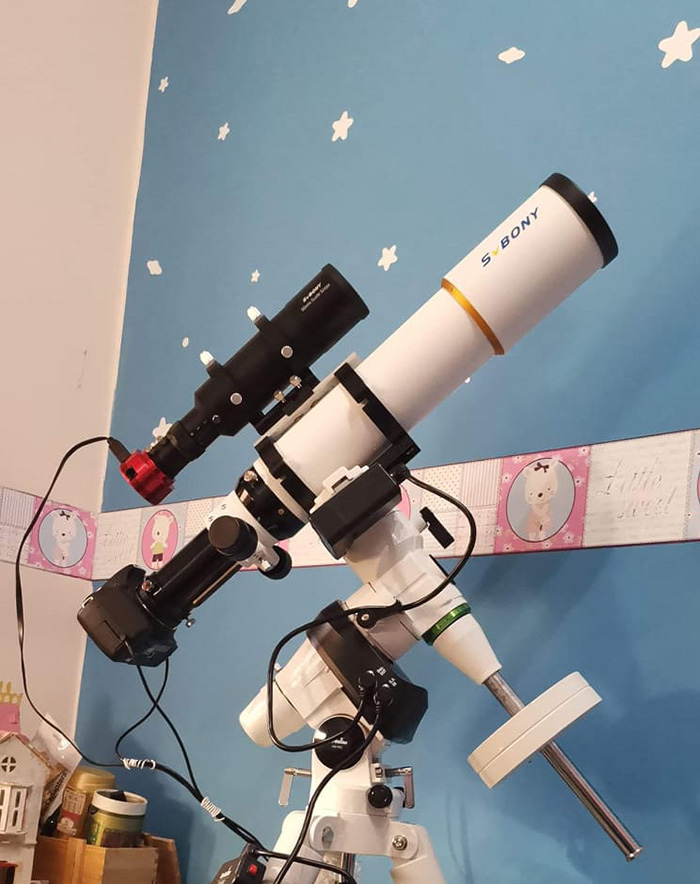

Некоторые люди поставили некоторые фото и установили SV106 на SV503.Если вы можете гарантировать, что он достаточно стабилен, это хорошо, потому что основной принцип тот же.
